SCR脱硝设备CFD仿真

发布日期： 2024-11-21 阅读量： 作者： 胥口分析技术中心

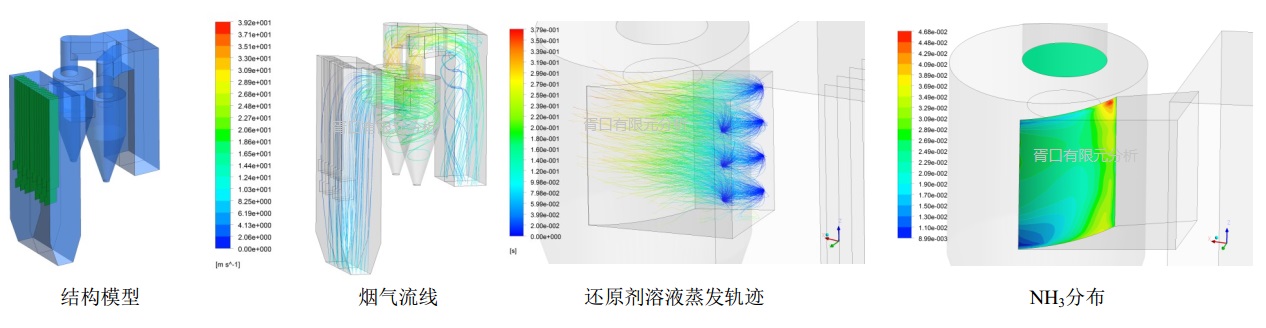

炉外SNCR脱硝CFD仿真

循环流化床锅炉通常采用炉外SNCR脱硝系统CFD仿真，利用数值模拟技术来分析流场分布情况和还原剂与烟气的混合情况，可以指导SNCR喷枪布置和选型设计。为工程调试提供参考。

目前SCR脱硝运行过程中容易出现脱硝效率低、氨逃逸量大、催化剂磨损与积灰、系统阻力大、烟道积灰、空预器堵塞与磨损等问题，都与流场有关。利用数值模拟方法，合理设计烟道导流板、氨氮混合器、喷氨格栅和整流格栅等，可以很好地避免或减轻上述问题，保障脱硝系统稳定高效运行。

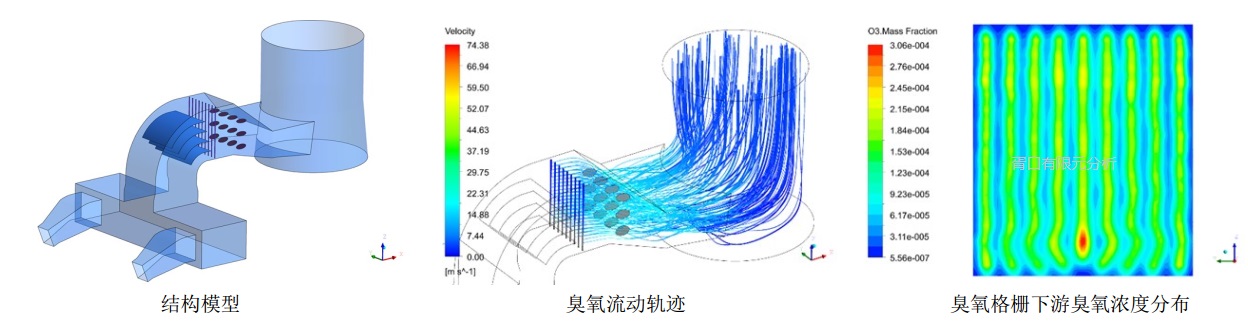

臭氧脱硝CFD仿真

臭氧脱硝系统的两个关键点--烟气温度的控制和臭氧格栅的设计，都需要CFD的辅助设计。

有些工程的烟气温度超过允许值，使得臭氧分解过快，需要通过喷水降温来控制烟气温度。此时，利用数值模拟方法，合理设计喷枪位置和选型，可以确保烟气在达到臭格栅前的截面上每个点的温度都不超标。

臭氧反应是一个快速反应，臭氧格栅喷出臭氧即反应，因此需要做精细化的设计确保浓度场均匀。利用数值模拟方法，通过合理设计导流/混流措施和臭氧格栅，实现对浓度场的优化，以利于臭氧反应的进行。

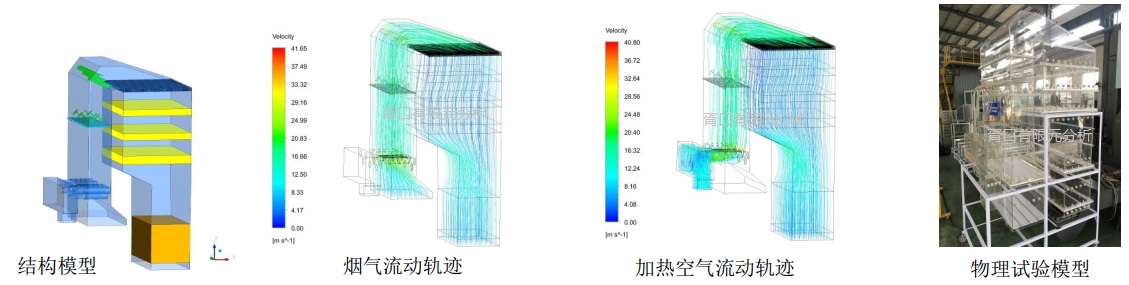

燃煤锅炉SCR脱硝CFD仿真

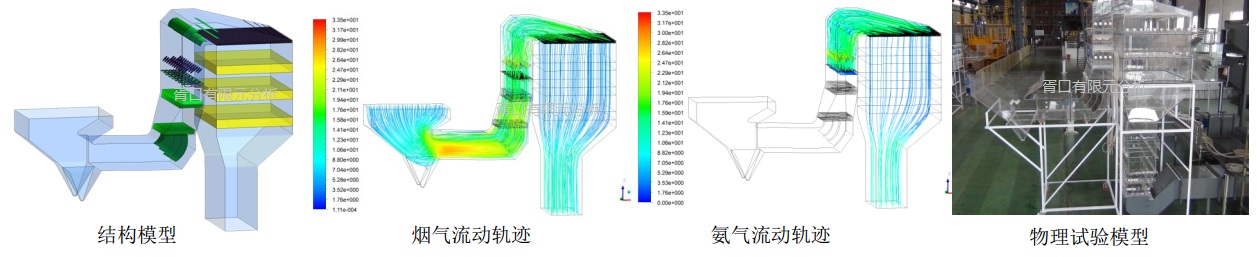

SCR宽负荷脱硝CFD仿真

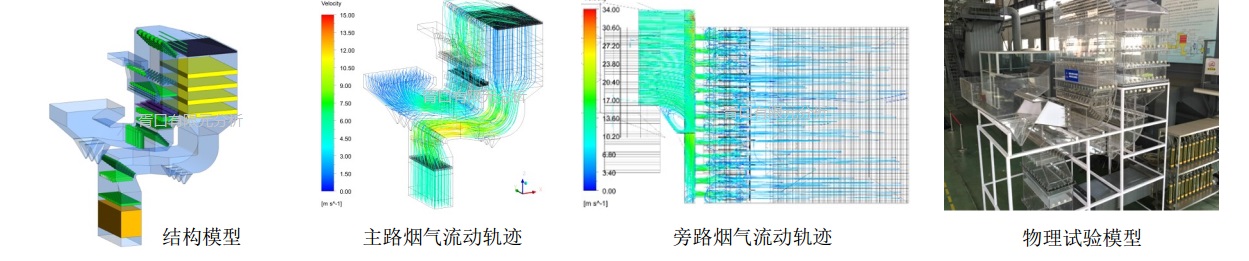

尾部升温SCR脱硝CFD仿真

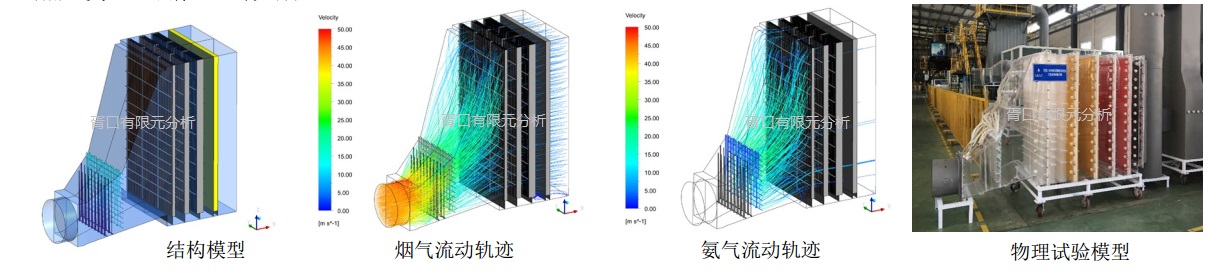

燃气余热锅炉SCR脱硝CFD仿真

燃气余热锅炉SCR脱硝详解

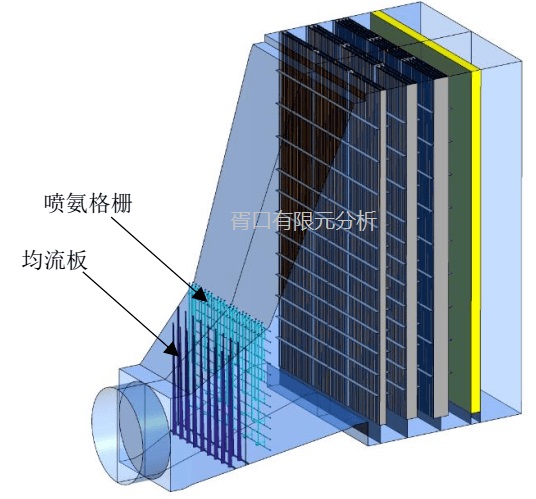

设备背景：此燃气发电机组采用三菱M701F4型燃气轮机，配用东方日立生产的三压、再热、无补燃、自然循环卧式余热锅炉。该余热锅炉特点是在烟气入口段设置有一个偏心扩散段，脱硝催化剂安装在高压蒸发器与高压省煤器3之间，预留脱硝系统安装空间为3600mm，空间狭窄很难布设导流装置及喷氨格栅。因此将喷氨格栅设置在进口扩散段。如图所示。

01、三维建模：

首先针对该型余热锅炉进行建模，模型开始于入口烟道终止于催化剂出口高温省煤器3前的截面。烟气由圆形烟道进入一级变径后流经喷氨格栅后再进入二级变径分别流过锅炉受热面后进入催化剂。

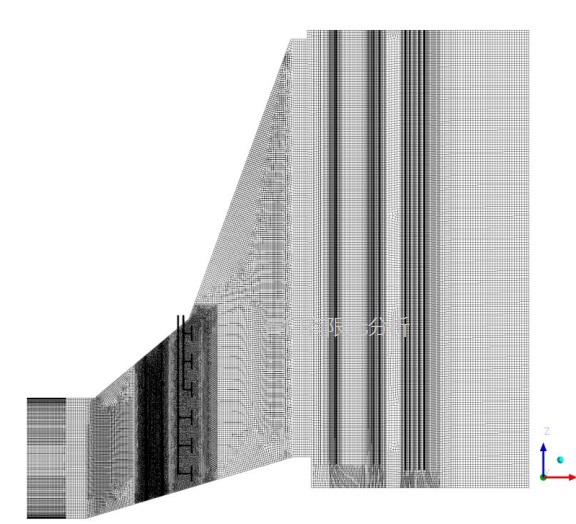

02、模拟网格划分:

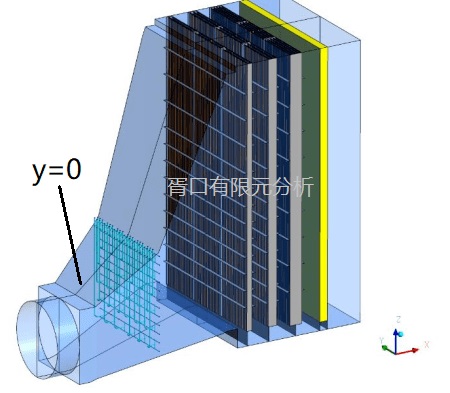

网格的划分直接关系到数值模拟的准确性。本次模拟网格划分采用ICEM软件进行。由于模型在物理上存在对称性，为减小网格数量降低模拟时间，以y=0 平面作为对称边界，取模型的一半进行网格划分。采用多重网格分区划分的方法。对于无喷氨格栅、导流板、换热管等规则区域采用结构化网格进行划分，对于喷氨格栅、导流板、换热管等结构复杂、不规则的区域采用非结构化小尺度加密网格进行划分。结构网格与非结构网格交接面采用interface边界进行耦合[7]。

在模拟过程中由于催化剂上游各换热元件多，难以模拟，而温降对速度场及浓度场分布影响较小，本次模拟不考虑换热管排的降温作用。烟气入口采用速度入口边界条件，出口采用压力出口边界条件，壁面均采用无滑移壁面边界条件。

03、数值模拟方法

SCR烟气脱硝数值模拟涉及到湍流流动、传热传质、多组分输运等过程。将烟气流动视为三维稳态不可压定常流动。流场的模拟是对N-S方程进行求解，采用标准k-ε双方程模型模拟气体的湍流流动。运用Species transport模型模拟NH 3 在烟气中的混合与扩散，在模拟中不涉及化学反应。由于锅炉管束以及催化剂部分结构复杂，引入Porous Media Model (多孔介质模型)进行模拟 [5][6]。在建模中将换热管束简化为长方体区域，设定内部压力损失情况，还能通过设定多孔性参数来反应管束对烟气流速的影响。

04、评价指标

本文采用催化剂入口烟气速度分布的相对标准偏差及催化剂入口的NH 3 /NO x 摩尔比分布的相对标准偏差作为衡量催化剂前速度及NH 3 浓度分布均匀的指标。使用Fluent软件导出催化剂前速度及NH 3 数据经过数据处理后可以得到催化剂前界面的速度及浓度值即为样本测定值x i ，对这些值求算数平均值 `x求取样本标准偏差见式1。

RSD —相对标准偏差；

x i — 样本测定值，速度或浓度；

`x —样本测定值的算数平均值。

对于燃气轮机SCR工艺脱硝烟气流速偏差小于15%、NH 3 /NO x 摩尔比偏差小于10%为合格。

05、数值模拟与结果分析

SCR流场模拟的总体思路是先进行空塔模拟得到SCR反应器的原始流场分布，在局部高、低速区和涡流区域增加导流部件，通过调整导流部件的形状来调整烟气流量从而使流场及氨氮分布达标。

不加装任何导流装置的SCR系统的速度及NH 3 流线图、云图如图所示。

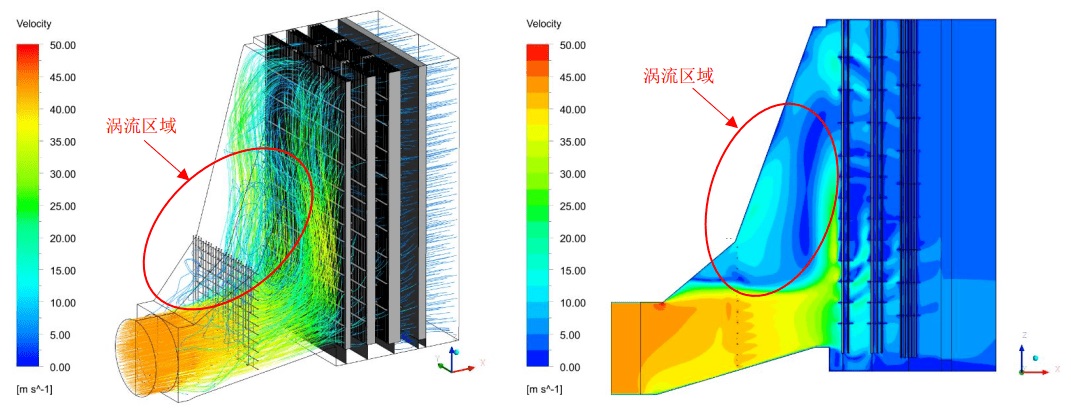

左图：空塔模型流线图有图:空塔模型X-Z平面速度云图

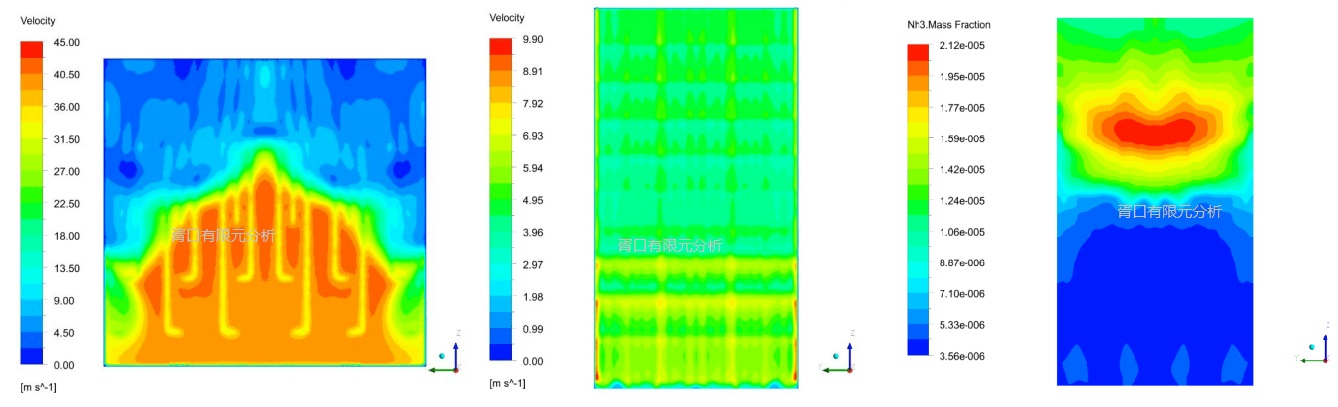

左图：空塔喷氨格栅入口速度云图中图：空塔催化剂入口速度云图右图：空塔催化剂入口氨浓度分布图

06、初始方案风险评估与优化措施：

1.CFD仿真结果：

通过计算催化剂入口截面速度分布的相对标准偏差为18.1%，氨浓度分布相对标准偏差值为59.2%，装设喷氨格栅及催化剂新增阻力230Pa。可见催化剂入口截面速度与氨浓度偏差很大，均匀性非常差远远超出设计值的要求，将导致大量氨逃逸。

2.问题：

造成上述不均匀性的原因主要是余热锅炉进口设置的偏心变径造成的。在变径段存在大范围的涡流区，变径扩散段下部烟气流速远远高于中上部，烟气主要从中下部流入余热锅炉，造成上部氨气浓度远高于中下部，造成氨逃逸。

3.措施：

优化方案三维建模如左图针对余热锅炉的结构特点优化了空塔方案，设置了5组导流装置经过若干次调整后再次进行模拟，各项指标均优于设计标准。优化结构见所示。共装设5组共3种形式的导流板。

07、优化方案CFD仿真结果：

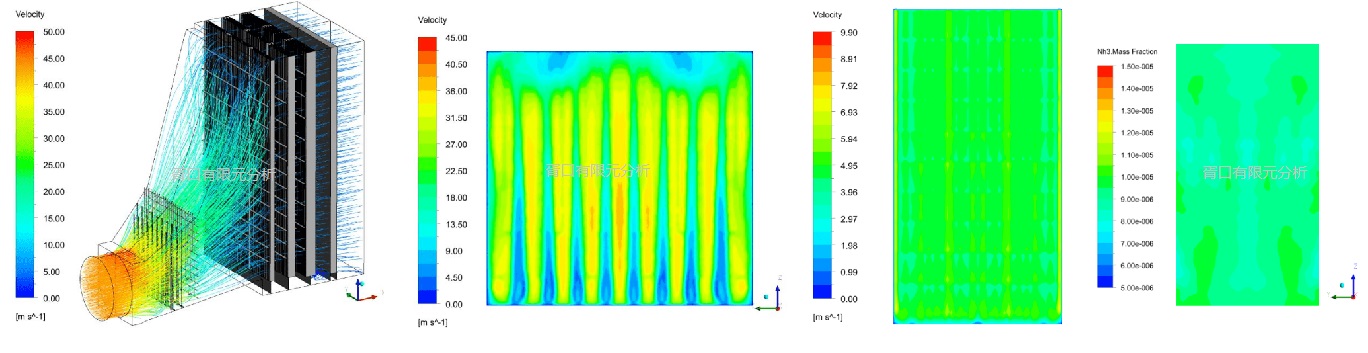

左图1优化后速度流线图，左图2优化后喷氨格栅前速度分布图，左图3优化后催化剂进口速度分布图，右图优化后催化剂进口氨浓度分布图

08、优化方案总结：

优化后余热锅炉入口烟道变径涡流区明显减小，喷氨格栅区域速度场均匀性大为改善，有利于氨浓度的分布均匀。经过统计催化剂入口速度分布相对标准偏差为10.7%，催化剂入口氨浓度分布相对标准偏差为3.42%，加装导流板后与空塔相比新增阻力55Pa，SCR系统总阻力为285Pa，均优于设计指标。

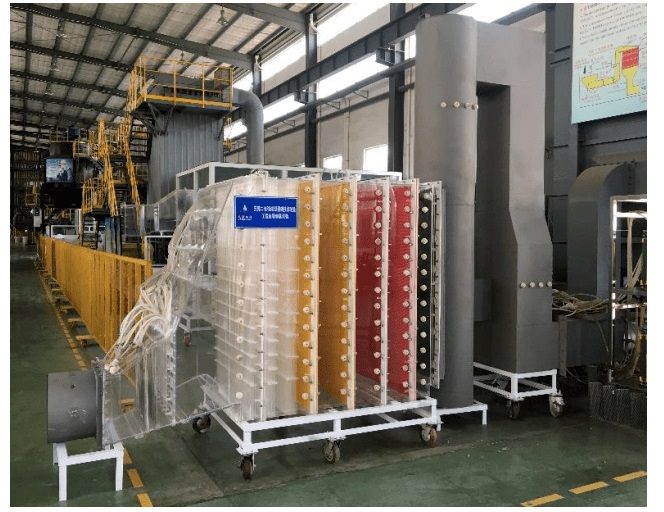

09、物理模型试验

燃气轮机脱硝项目还开展了物模实验进一步对数模结果进行验证。

在SCR系统中烟气流动主要受粘性力、惯性力、压力的作用，因此起决定性作用的为雷诺准则与欧拉准则。SCR系统中烟气流动呈湍流状态，当Re数大于第二临界值时流体的流动状态及流速分布不再变化，皆彼此相似，与Re数不再有关，流体的流动进入自模状态。此时模型与原型的流动状态可以保持相似。

模型按照1:15的比例进行制作。催化剂层采用多孔板制作。通过合理的开孔率及厚度来替代催化剂产生的阻力。催化剂上游换热管采用亚克力管制作，下游管束对催化剂入口流场影响较小采用多孔板替代。选用示踪气体CH 4 替代氨气，将CH 4 气体与压缩空气进行混合，通过支管送至喷氨管路。

实测速度云图：

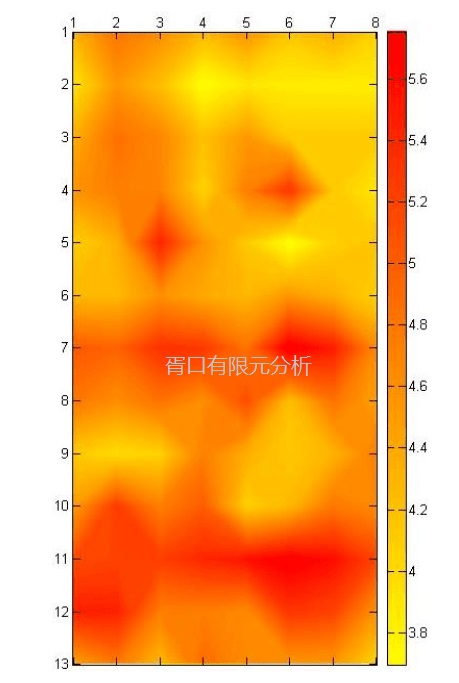

速度侧孔与浓度布置在催化剂上游截面，沿反应器纵向布置13个测孔，每个测孔布置8个测点，共108个测点。全压测点分别布置在余热锅炉入口、换热器上游和催化剂上游。根据测试数据绘制催化剂入口速度分布及浓度分布图见图14。催化剂入口截面速度相对标准偏差为10.7%，催化剂入口浓度分布相对标准偏差为6.06%，均匀性良好，并与数值模拟结果一致，优于设计值的要求。

物理模型试验总结：

通过对空塔进行模拟优化了设计方案，设计了5组3种形式的导流装置，经过数值模拟及物模验证，催化剂入口速度分布及氨气浓度分布均优于设计值。该技术已经在东莞某3#、4#燃气轮机联合循环脱硝改造项目中成功应用。该项目已投入运行，实际运行效果良好。由此可见流场的合理设计是保证脱硝系统高效、稳定运行的前提。数值模拟是速度场、浓度场设计的一种强有力的手段。
