接触器磁场分布

发布日期： 2024-11-21 阅读量： 作者： 胥口分析技术中心

接触器吸合力动态仿真

接触器在电气行业得到了广泛的应用，虽然接触器的体积并不大，结构不是很复杂，但是接触器的设计所涉及的学科知识是很广的，涉及到了机械强度、弹簧设计、电磁感应强度、电动力计算、电弧知识、灭弧方式、发热、散热等多种知识，如何将这些知识点很好的结合，设计出适应不断更新的市场需求是当前的一个关键点。本案例分析模拟了某型号的接触器在交流电压下，其动铁芯的运动过程，考虑了带分磁环的动铁芯的吸合过程.

接触器具体分析动态过程结果如下所示:

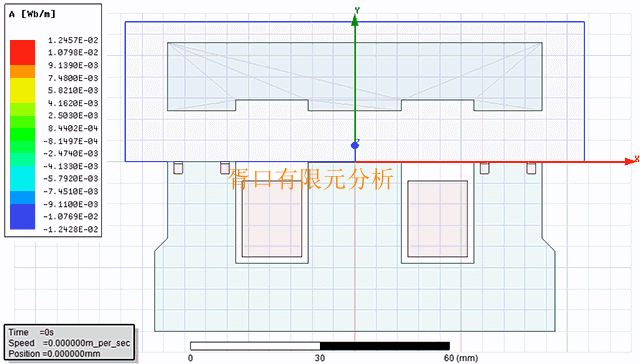

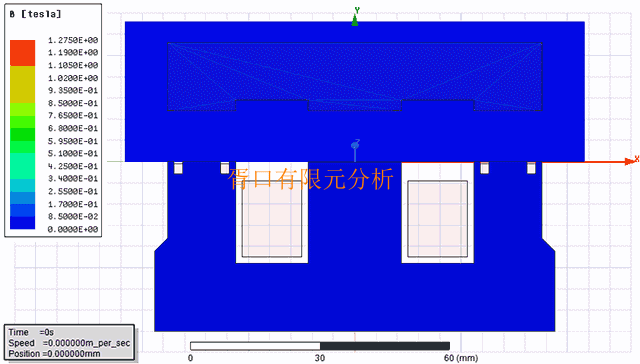

1.磁场强度随时间的变化过程:

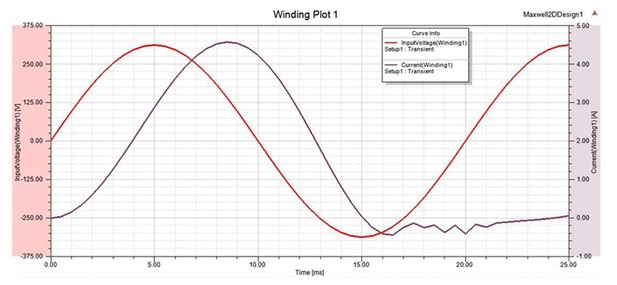

2.接触器的输入电压和接触器线圈电流随时间变化过程

分析结果显示输入电压为正弦变化过程，而线圈中的电流值为电压/电阳，后期由于电感的效果，其相位有滞后效果，而动铁芯在闭合后，由于其电磁场强度增大，电感增强，其电流值显著下降。如上图所示。

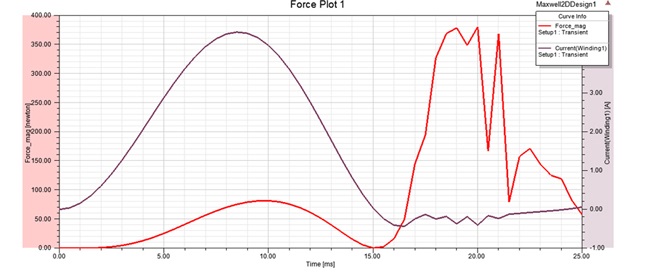

3.接触器动铁芯受磁场力随时间的变化过程

动铁芯的受力随着电流的变化而相应的变化，但是随着动铁芯的闭合，磁场强度增大之后，电流值虽然下降但是磁场力显著增大，如图中红线所示分磁环的感应电流随时间过程

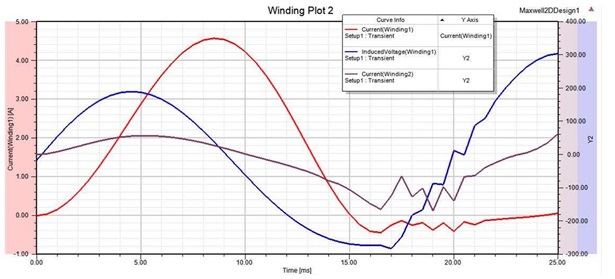

4.分磁环感应电压和电流随线圈电流变化曲线

图中红色线为线圈的电流，相应的蓝色线为分磁环中的感应电压，而棕色线为分磁环中的感应电流，图中可以看到电压和电流是几乎是同步的

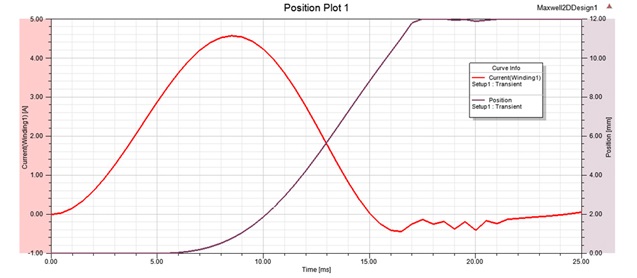

5.动铁芯位移过程

图中可以看到铁芯在大约5ms时刻开始移动，在17ms时刻达到闭合位置，相应的会有一些震动，位移曲线出现一些抖动，之后则保持闭合状态不再分开，分磁环起到作用。
