火电站锅炉燃烧仿真

发布日期： 2024-11-21 阅读量： 作者： 胥口分析技术中心

火电站锅炉燃烧仿真

火电站锅炉内存在剧烈的湍流火焰为主的煤粉燃烧过程，该仿真项目构建火电站锅炉燃烧特性虚拟仿真可以通过仿真观察炉腔内部流场、温度分布及煤粉的运动轨迹等，可对燃烧设备关键结构参数和运行参数进行优化，提高煤粉等燃烧物的燃烧效率.

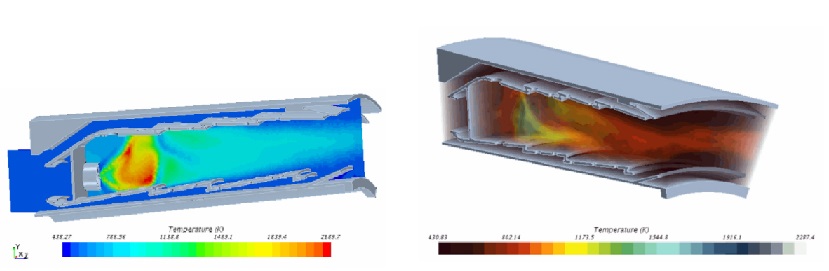

计算流体动力学（CFD）工具可协助发动机设计师不断努力，设计出更高性能、更低排放的发动机，且期间无需打造成本高昂的实体原型。在CFD工具的协助下，设计师可以直观地观察、测试虚拟燃烧室中的模拟燃料燃烧与点火情况，打造更加轻松、清洁、高效的发动机。

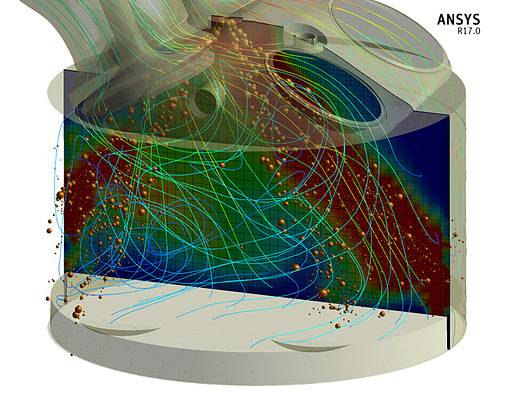

发动机燃烧仿真

燃烧的核心就是化学反应。因此，为了准确预测发动机的真实性能表现，CFD模拟必须抓住真实化学反应的核心--化学动力学。

　　举例而言，ANSYS公司的内燃发动机模拟工具ANSYS Forte并未采用公认的尺度公式，而是转而采用时间尺度。这样一来，设计师可以根据真实需求尽可能多地加入各种反应，整个过程并不会增加模拟时间。因此，即使一些规模更大且准确度要求更高的燃料模型, 也能达到与“简化版”模型相仿的计算速度。在这种情况下，设计人员可以快速、准确地预测发动机的排放情况，且大幅减少实体硬件原型的使用需求。

　　ANSYS Forte工具支持行业标准版燃料模型库（Model Fuel Library），可直接使用其中的大量燃料模型，其中包括很多新型混合燃料模型。

　　在精确化学燃料模型的协助下，设计师得以大幅提升燃烧过程的模拟质量，进而更加敏捷、高效地应对日益严苛的监管条例要求，并打造真正先进的清洁发动机与燃料技术。

利用CFD技术模拟燃烧过程非常复杂，需要进行大量的计算，特别是在一些烟炱形成或发动机震爆等过程中尤其如此。传统的多层CFD模拟需要设定几千个变量，计算过程可能需要数天才能完成。此外，为了追求最优设计，设计师通常会一点点调整发动机的几何尺寸和燃料种类，进行大量尝试，这个过程很有可能需要持续数周，甚至数月的时间。

　　为了加快设计速度，许多CFD解决方案均选择了简化的燃烧化学模型，并寄希望于异常精细的网格划分技术来弥补因此损失的精确度。然而，由于这些简化模型通常来源于一些未经缜密验证的第三方资源，因此很容易出现来源不一致或互不兼容的问题。在模拟过程中，由于不同来源的模型可能会重复反映某些物质或某些反应过程，因此会给燃料的配比与定制带来很大困难。

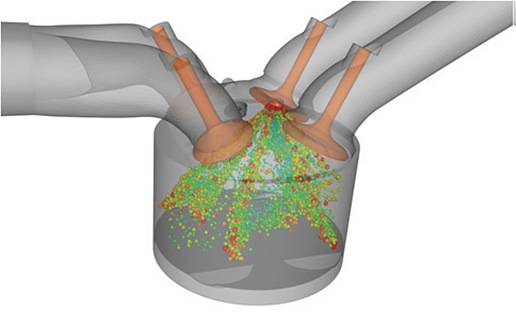

对烟炱形成和发动机爆震进行模拟

目前，最新的颗粒物（PM）排放法规已经对发动机设计师提出了特别挑战。众所周知，由于物理化学反应过程复杂，传统的CFD工具很难模拟烟炱的形成过程。因此，在传统的内燃发动机设计中，设计师为了改善烟炱的生成情况，通常需要进行为期多年的原型制造与测试。

发动机震爆是指燃烧室内的高压燃料与空气混合物的自燃，通常发生在驾驶员点火之前或之后的时段。为了准确预测发动机的震爆，设计师必须准确模拟火焰头在进入燃烧室时的位置与结构。不过，传统的CFD工具主要基于简化的化学过程与精细的网格划分技术，因此通常很难准确模拟自燃的过程。

　　由于火焰头的厚度远远小于模拟工具中的网格尺寸（哪怕是最精密的网格划分），为了确定火焰头的位置，传统CFD模拟工具需要借助数量非常庞大的网格才能解决火焰拓扑的难题。然而，由于需要借助的网格单元数量过于庞大，为了保证稳定性，这种CFD模拟通常需要划分成极细的步骤分步进行，因此耗时非常漫长。
