热辐射模拟仿真

发布日期： 2024-11-21 阅读量： 作者： 胥口分析技术中心

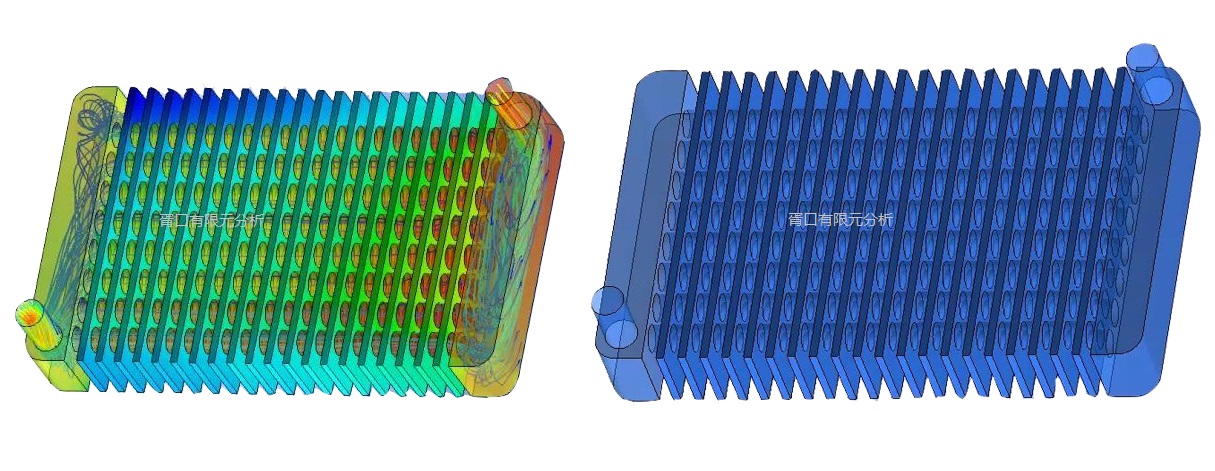

散热器热辐射模拟

辐射换热是指两个温度不同且互不接触的物体之间通过电磁波进行的换热过程，这种在物体表面之间由辐射与吸收综合作用下完成的热量传递是传热学的重要研究内容之一，自然界中的各、个物体都在不停地向空间散发出辐射热，同时又在不停地吸收其他物体散发出的辐射热。辐射换热是各种工业炉、锅炉等高温热力设备中重要的换热方式。

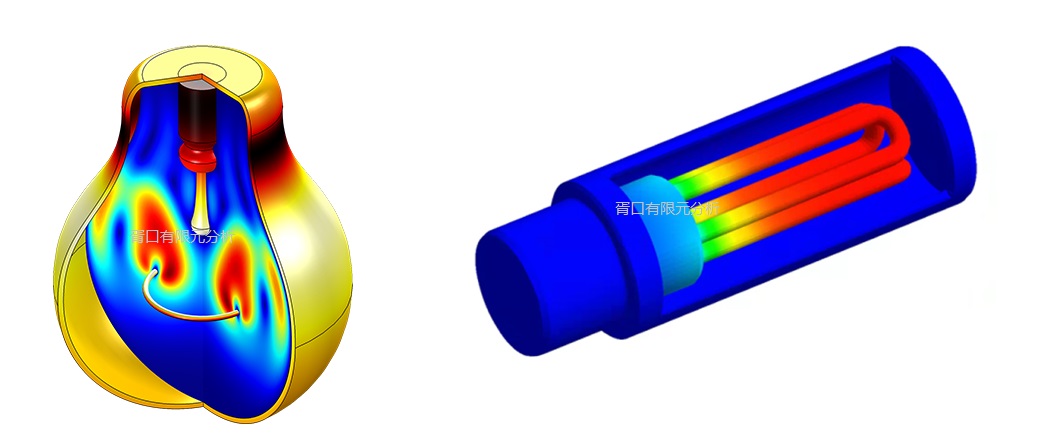

照明灯热辐射模拟

对零件、设备或整个建筑物内的传热过程进行研究是许多行业的一项基本工作，例如微电子和航空航天行业等。说起传热过程，一般有三种主要机理：

1.热传导 2.热对流 3.热辐射

上述每一种机理对整个传热过程的贡献程度取决于具体的任务和工况条件。每种传热过程所占的比例也可能在时间和空间上有所不同。

据我个人的经验，我发现仿真工程师完全清楚传导和对流的影响，但往往会低估辐射的作用。我们可以通过检查一些指标，来看看辐射在特定模型中是否应该被忽略。

什么时候辐射很重要？

我们要讨论的问题不是热辐射是否存在(它总是存在)，而是它对总的热量传递的影响有多大。在某些情况下，辐射起着重要作用，必须加以考虑以使模型的结果正确。

表面温度与环境温度之间的差异巨大

当我们思考辐射是否起着重要的作用时，可能就是一个最明显的例子。如果物体或设备表面的温度很高，就会向环境散发大量热辐射。根据 Stefan-Boltzmann 定律，黑体的辐射输出 j* 与温度 T(j*~T4) 的四次方成正比。如果温度比环境温度高，就会有大量的净能量通过辐射从表面传输出去，例如灯泡模型案例就是这样一个示例。在这个模型中，灯丝在几秒钟内就可以达到大约 1772 °C 的温度，而空气的温度可能是 25°C。

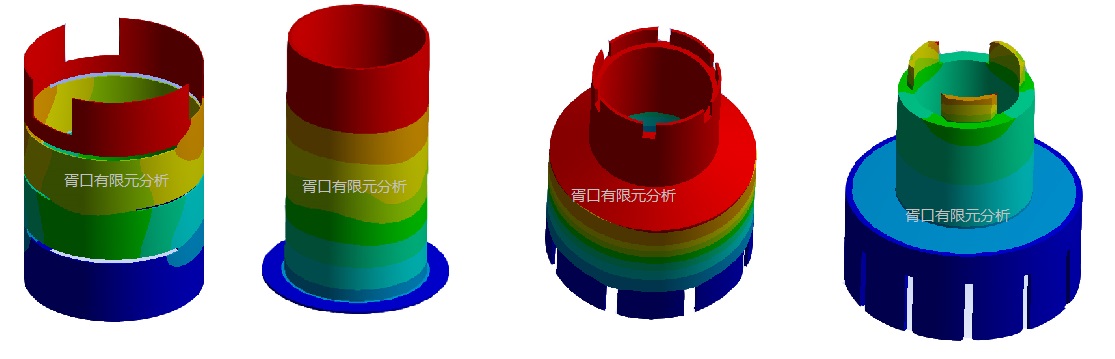

电子枪面面辐射热分析

电子枪是行波管的重要组成部件，在工艺制管前，需要对电子枪真空预排，在预排过程中，电子枪内部温度比较高，热量主要通过辐射和传导散热，辐射对及辐射率的设置直接影响热分析计算的准确性，这里分享小枪预排的功耗情况及枪各部分的温度。
