振动分析/冲击仿真/抗震分析

发布日期： 2024-11-21 阅读量： 作者： 胥口分析技术中心

振动仿真计算是一种重要的工程计算方法，它可用于预测和分析物体在振动作用下的响应和行为。这种方法基于力学和数学原理，通过在计算机上模拟物体振动的数学模型，提供了一种快速、准确的依据，用于评估和优化结构的实际性能。随机振动分析广泛应用于机械工程、建筑工程中、航空航天、电子元器件、家电设备等行业。振动仿真计算可用于产品在使用过程中的振动情况，从而确保其结构的完整性和安全性。

电池包1振动仿真分析

振动仿真计算可用于产品在使用过程中的振动情况，从而确保其结构的完整性和安全性。

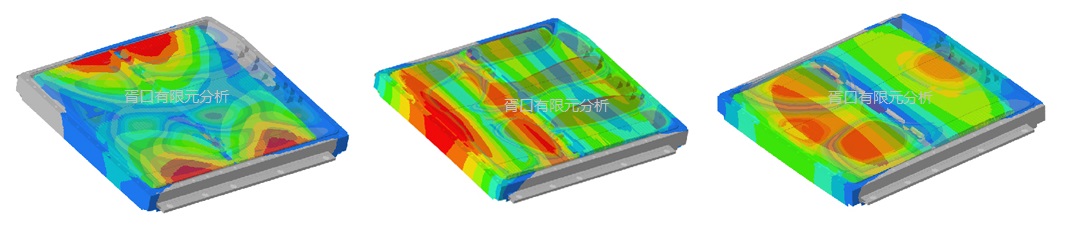

模态分析:X、Y、Z轴

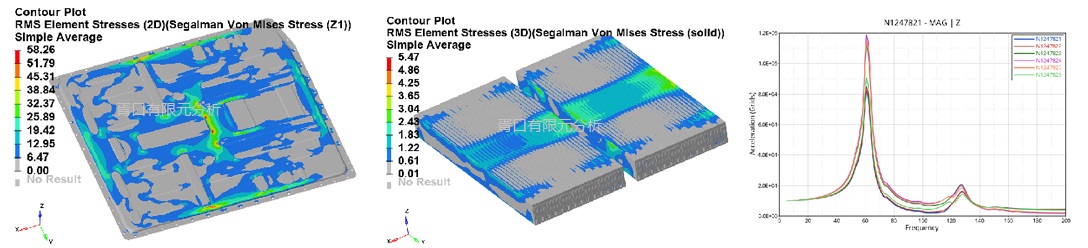

随机振动分析:

上盖板最大应力、电芯及模组最大应力、以及随机振动下不同位置响应

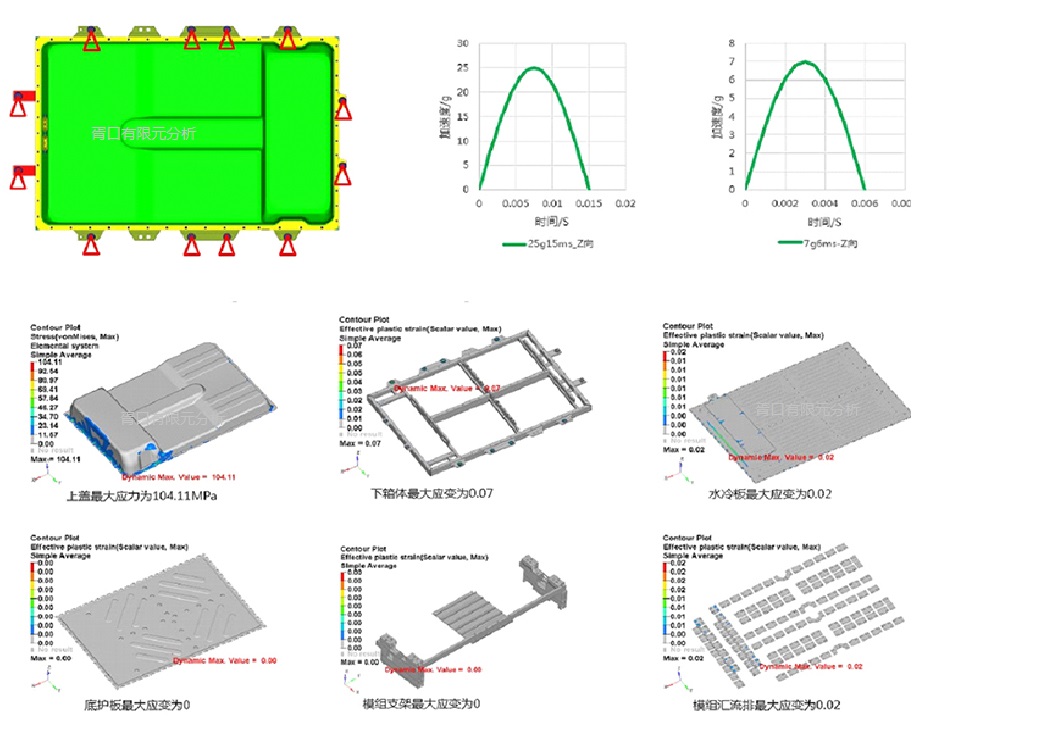

加速度冲击分析:

通过仿真分析可以预测电池包在冲击条件下电芯及模组是否失效和脱胶、水冷板是否破裂、边梁等其他结构是否损坏。

有助于确定结构的强度和稳定性，提高产品抗冲击的能力。

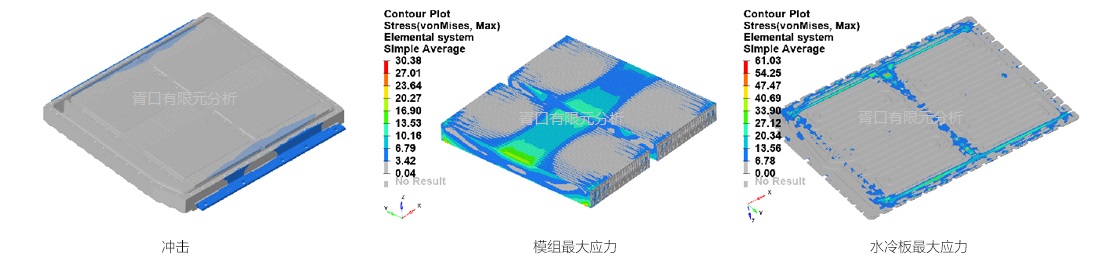

电池包2加速度冲击仿真

振动仿真计算是一种重要的工程计算方法，它可用于预测和分析物体在振动作用下的响应和行为。这种方法基于力学和数学原理，通过在计算机上模拟物体振动的数学模型，提供了一种快速、准确的依据，用于评估和优化结构的实际性能。

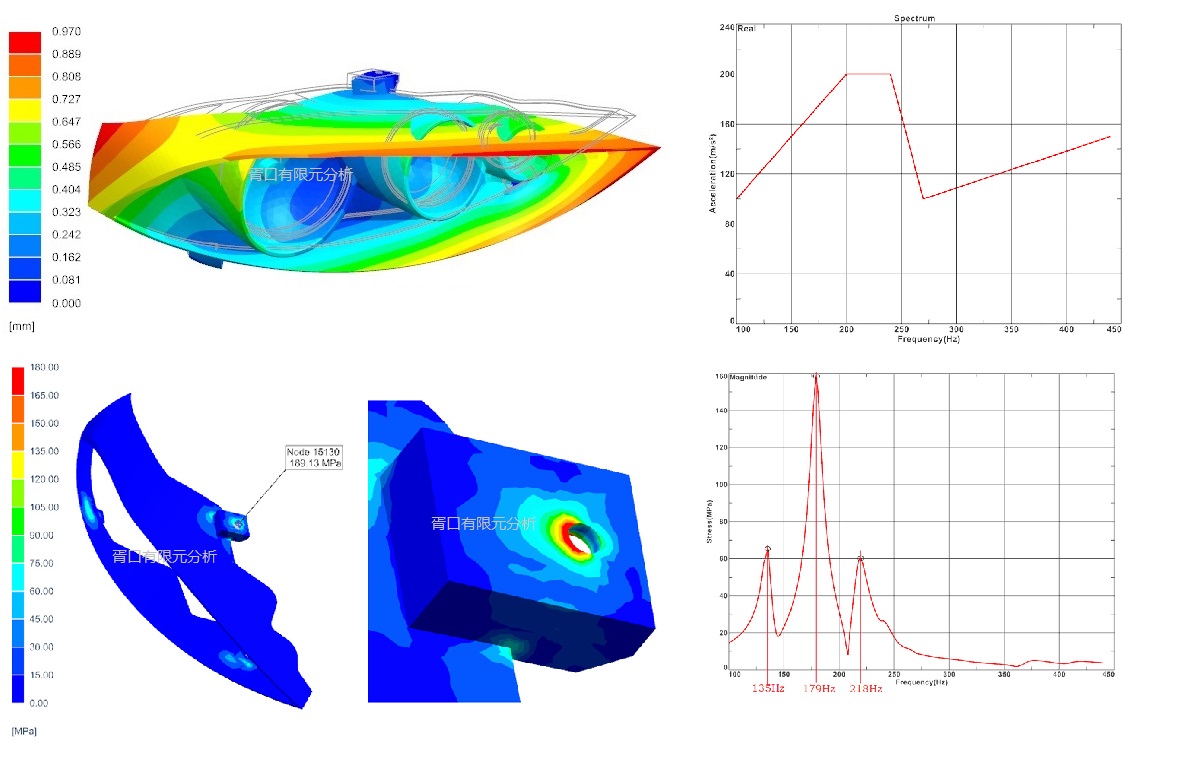

车灯振动仿真

车灯振动频率响应分析，了解共振频率，根据应力判断振动是否导致失效，模态分析计算车灯的固有频率前四阶固有频率分别为:135.2Hz、179.3Hz、198.2Hz、217.9Hz。分析Z方向振动激励加速度随频率变化发现灯脚安装点处的应力最大，输出其应力频率响应曲线。曲线上有三个峰值，分别对应第一阶、第二阶和第四阶固有频率，其中第二阶固有频率(179Hz)共振时，应力最大

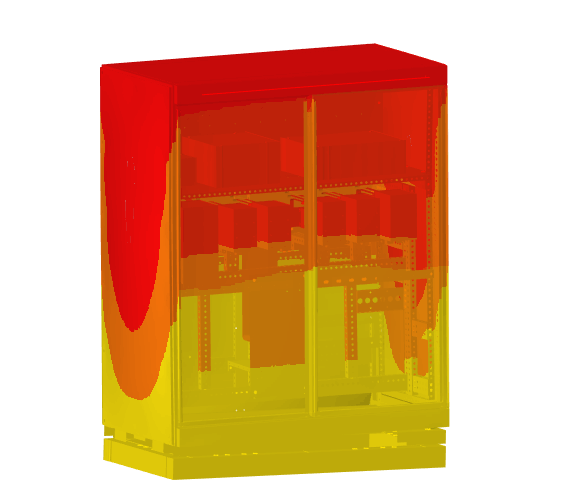

抗地震冲击分析

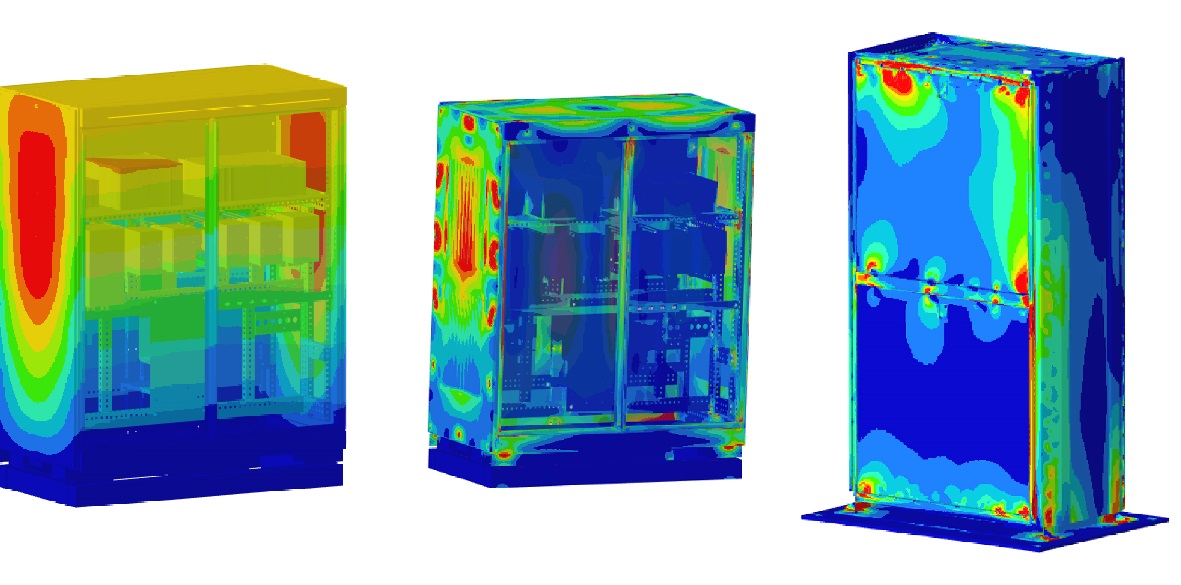

变压器、储能柜、机柜等产品在受到自重静态载荷外，可能要承受地震等意外动态载荷。在地震分析中通过输入强迫位移激励或频率与加速度曲线所对应的载荷进行产品抗震分析，得到产品在地震冲击瞬间自动态响应，从而评估产品在地震下的可靠性。
