储能集装箱强度仿真

发布日期： 2024-12-26 阅读量： 作者： 胥口分析技术中心

大储:集装箱储能

中/小储:工商业储能、户储

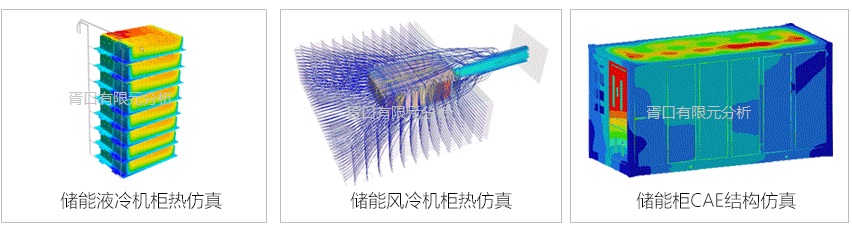

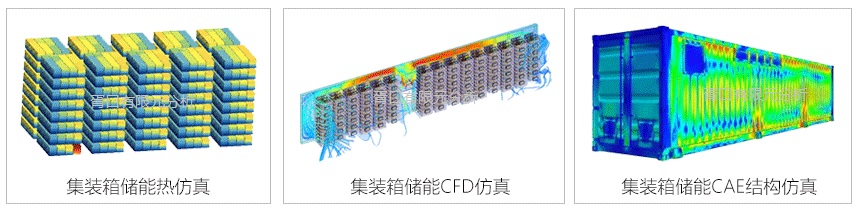

集装箱储能常见仿真类型

1.结构强度仿真：静载荷仿真、吊装仿真、运输仿真、振动仿真、冲击仿真等

2.CFD模拟:风冷系统的风道设计、液冷系统管路设计;压损及流速设计

3.储能电池系统充放电循环散热分析:电芯温度不超过某个阈值，温差小于某个值;

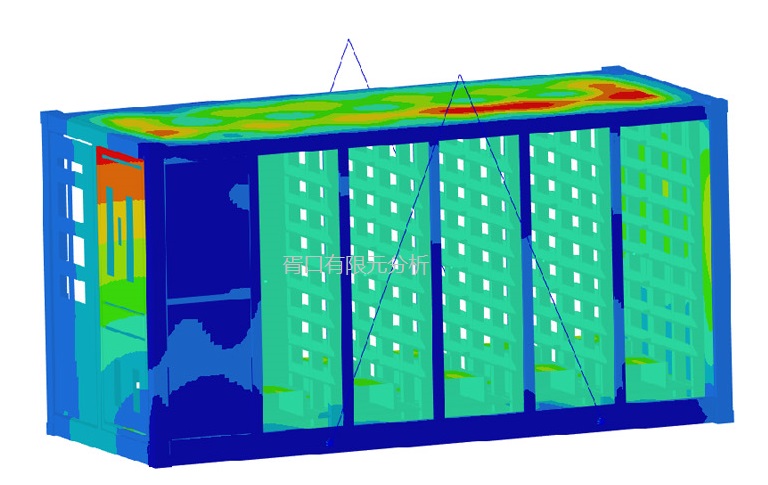

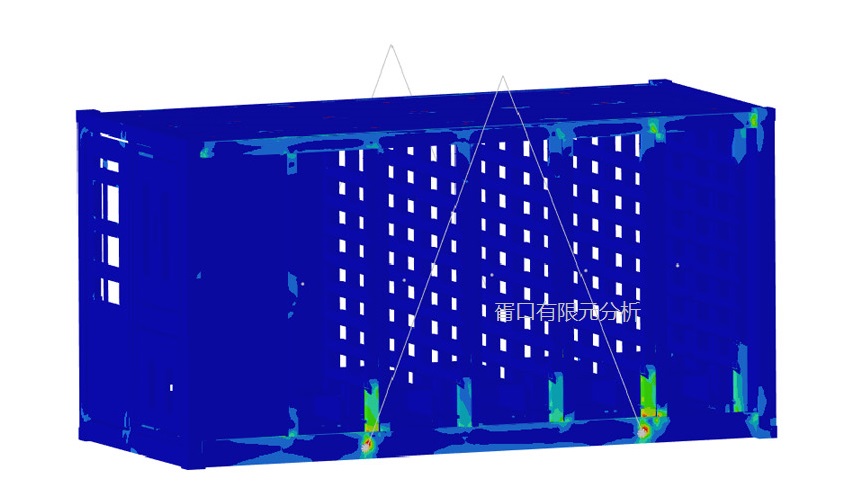

储能电池柜吊装分析

储能电池柜重量比较大，运输转运过程中要使用大型吊车或者起重机进行吊装，在吊装前不但要评估合适的吊装方案，并且也要评估产品在吊装工况下是否满足强度要求。通过仿真可以提前识别吊装方案的可行性和结构强度。

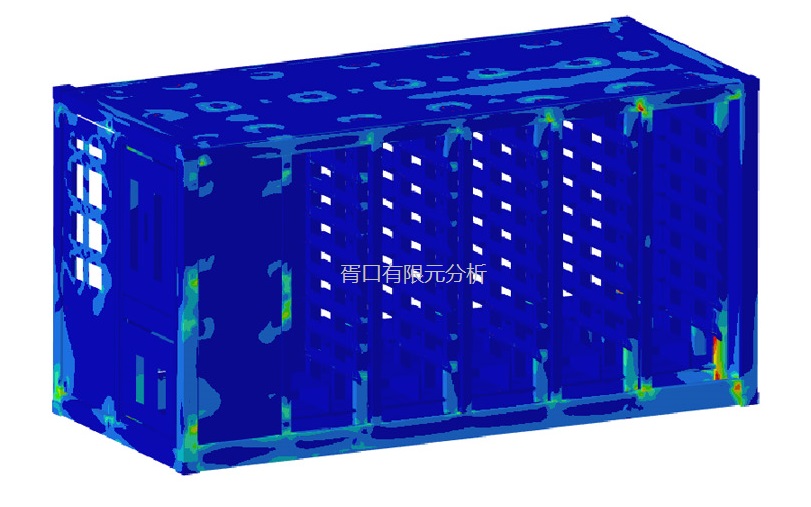

冲击分析

储能柜冲击分析考虑产品在运输过程中受到的冲击载荷导致产品可能发生的失效行为，冲击仿真有助于结构的强度和稳定性，提前识别产品抵抗冲击的能力。

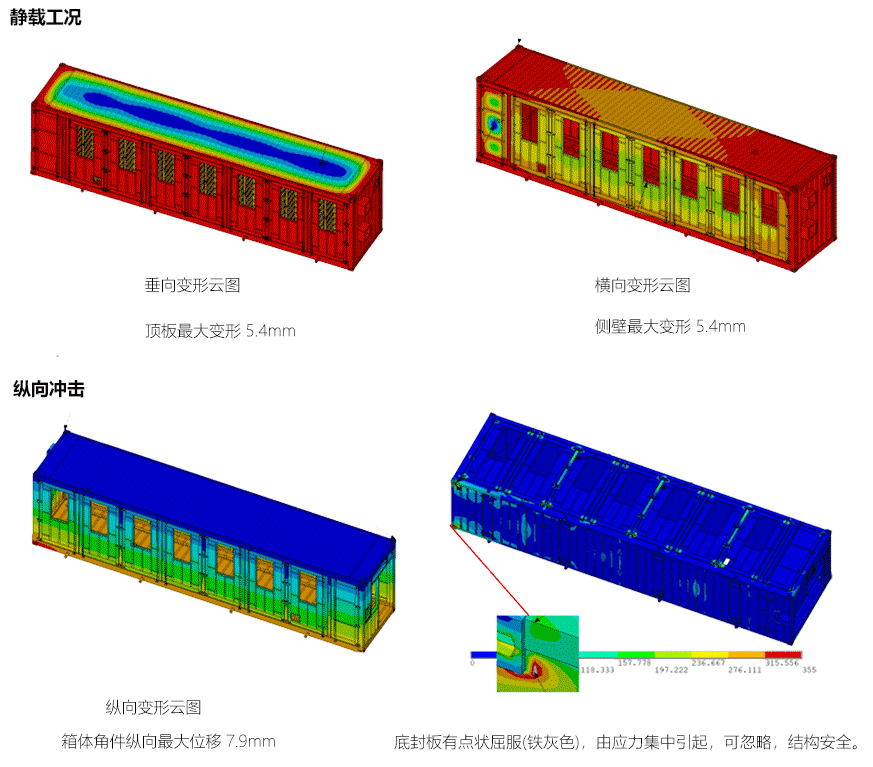

静载分析

静载计算参考建筑结构荷载规范，取100年内最大雪压0.5Kpa计算，均布加载储能系统顶板上;风载取V=40m/s，p=1.293kg/m3，基本风压P=p*V2/2;参考建筑结构荷载规范，对风载迎风面和背风面进行风载计算。

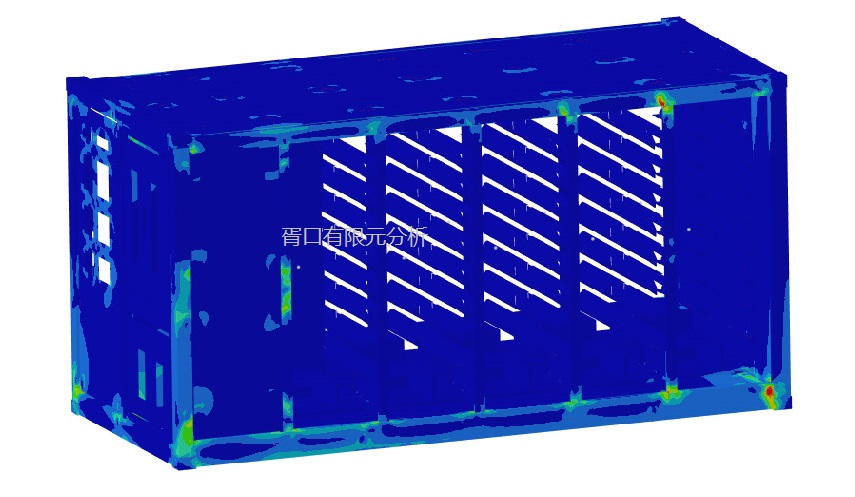

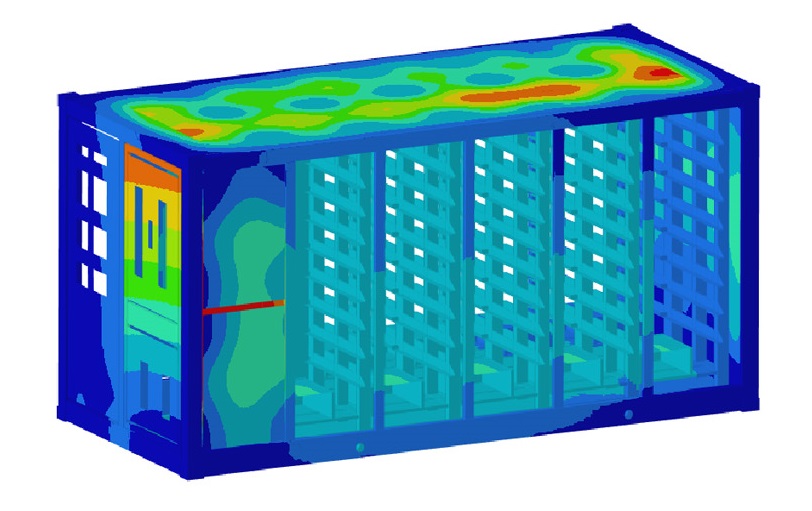

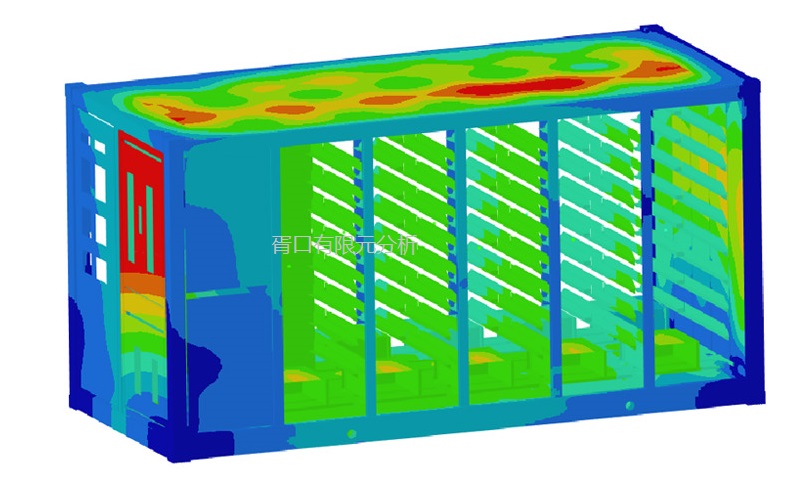

集装箱储能柜结构强度仿真

结构强度仿真：静载荷仿真、吊装仿真、运输仿真、振动仿真、冲击仿真等
